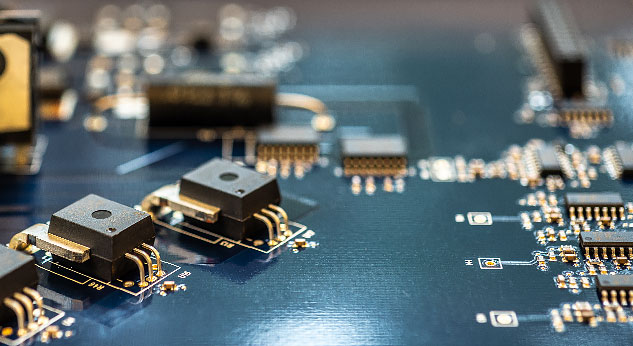

Kretskortsprototyp byggd på samma linje som serien
Prototypkort monteras i Vasa från ett exemplar och uppåt, och tillverkningsbarheten granskas innan det första kortet byggs.
Kort sagt: Comtec Labs monterar kretskortsprototyper i Vasa på samma SMT-linje som används för serieproduktion, så prototypkörningen kvalificerar också processen. Varje prototyp genomgår en DFM-granskning innan det första kortet byggs, ett komplett underlag får offert oftast samma arbetsdag och senast inom en arbetsdag, och du kan beställa ett enda kort. Varje kort inspekteras med AOI och area-array-kapslar kontrolleras med röntgen.
För vem prototypmonteringen passar
Prototypmontering passar team som snabbt behöver fungerande hårdvara men inte vill bygga om processen när produkten går till serie. Typiska kunder är:
- produktutvecklingsteam som bygger sin första eller andra hårdvarurevision för test och firmwareutveckling
- industri-, energi- och marinföretag som behöver enheter för fältprov eller certifieringsprover
- utvecklare av medicinteknik och IoT som vill att prototypen byggs i den process som sedan ska tillverka produkten
- nordiska kunder som vill arbeta på svenska, finska eller engelska med en namngiven teknisk kontaktperson
Så går en prototyporder till
- Underlag. Skicka Gerber eller ODB++, stycklistan med tillverkarnas artikelnummer, placeringsfilen, en monteringsritning med polaritetsmarkeringar och antalet kort.
- DFM-granskning. Varje prototyp granskas för tillverkningsbarhet innan det första kortet byggs. Fynd kring footprints, polaritet, panelisering och teståtkomst kommer tillbaka till dig medan de ännu är billiga att åtgärda.
- Offert. En prototypoffert kommer oftast samma arbetsdag, senast inom en arbetsdag, med prototyppris, ett riktpris för serie och engångskostnaderna (NRE) på egna rader.
- Material. Nakna kretskort beställs enligt dina tillverkningsdata och komponenterna köps via auktoriserade distributörer. Alternativ till svåranskaffade komponenter föreslås för ditt godkännande och byts aldrig i tysthet.
- Montering. SMT-pastatryck, placering och reflowlödning, därefter hålmonterade komponenter med våglödning eller selektiv handlödning, på samma linje som används för serier.
- Inspektion, test och återkoppling. AOI på varje kort, röntgen på area-array-kapslar och det elektriska test eller funktionstest vi kommit överens om. Allt vi lärt oss går tillbaka till dig som konkret konstruktionsåterkoppling inför nästa revision.
Kapacitet för prototyper
| Område | Vad vi erbjuder |
|---|---|
| Volymer | Från ett kort; körningar på 1–10 st är rutin och pilotserier fortsätter på samma linje |
| Tekniker | SMT-, THT- och blandteknikkort; våglödning och selektiv handlödning |
| Minsta komponenter | 0201 passiva, 01005 på begäran; 0,4 mm fine pitch; BGA ned till 0,5 mm delning |
| Utförandestandard | IPC-A-610 klass 2 som standard, klass 3 på begäran |
| Inspektion | AOI på 100 % av korten, röntgen på BGA, QFN och andra area-array-kapslar |
| Test och programmering | Funktionstest med din firmware, programmering och fixturer som vi bygger själva vid behov |
| Konstruktionsstöd | Kretskortsdesign, firmware och EMC-förtester under samma tak |
Nakna kort tillverkas av granskade partnerfabriker i Europa och Asien, upp till 12 lager med HDI och kontrollerad impedans när konstruktionen kräver det.
Ledtider för prototyper
När nakna kort och alla komponenter finns på plats monterar Comtec Labs en prototyp på 3–5 arbetsdagar, och expressbyggen på 48 h finns på begäran. Hela tidplanen ser ut så här:
| Fas | Typisk tid |
|---|---|
| Offert och DFM-granskning | oftast samma arbetsdag, högst 1 arbetsdag |
| Nakna kort från partnerfabriker | i branschen normalt 5–8 arbetsdagar, 2–3 vid snabbtillverkning |
| Komponentanskaffning | normalt 1–2 veckor för lagerdelar, parallellt med korten |
| Montering, inspektion och test | 3–5 arbetsdagar; express 48 h på begäran |
| Konformbeläggning vid behov | plus 1 arbetsdag |
Det är oftast komponenttillgången, inte monteringskapaciteten, som gör att ett datum glider, så vi bekräftar leveransdatumet för varje order.
Produktionsmiljö och utrustning
Prototyperna byggs inte vid en separat bänk för handmontering. De körs i samma ESD-skyddade produktionsmiljö och på samma SMT-linje som seriekorten: en Yamaha YCP10 stenciltryckare, en Yamaha YSM10 placeringsmaskin, konvektionsreflow, våglödning, AOI och röntgen. Det som fungerar i prototypen är alltså det som serien kommer att byggas med.
Se hela maskinparken, kapaciteten och ledtiderna
Kvalitet och standarder
- Prototyperna byggs enligt IPC-A-610 klass 2 som standard eller klass 3 på begäran och kontrolleras av IPC-utbildade inspektörer.
- Varje rulle registreras vid ankomstkontrollen och AOI- och testresultat sparas per kort, även för en enskild prototyp.
- Eventuellt omarbete görs enligt IPC-7711/7721 och loggas, så att du vet exakt vilka kort som har åtgärdats.
- Nya produkter och revisioner får en rapport från första artikel-inspektionen.
Prototyperna monteras blyfritt och RoHS-kompatibelt som standard, blyat på begäran.
Så får du ut mer av en prototypkörning
En prototyp är till för att lära, inte för att pressa styckpriset. Några vanor gör körningen snabbare och lärdomarna mer användbara:
- bygg 3–10 kort i stället för ett, så att ett enskilt fel inte stoppar firmware- och testarbetet
- ange alternativ i stycklistan och undvik komponenter med lång ledtid; en enda allokerad komponent försenar hela kortet
- lägg till testpunkter och en programmeringskontakt redan nu, eftersom samma kort ska testas i serie
- kom överens om testförfarandet under DFM-granskningen, så att byggets sista dag blir en dag och inte en vecka
Vanliga frågor
Kan jag beställa bara ett prototypkort?
Ja. Det finns ingen minsta order och körningar på 1–10 kort är rutin. För en första revision föreslår vi oftast 3–10 kort, så att ett felaktigt kort inte stoppar dina tester.
Hur snabbt får jag en prototypoffert?
En prototypoffert kommer oftast samma arbetsdag, senast inom en arbetsdag, efter komplett underlag, tillsammans med fynden från DFM-granskningen.
Varför spelar det roll att prototyperna körs på serielinjen?
För att prototypen då kvalificerar den verkliga processen. Footprints, stencilöppningar och lödprofiler verifieras redan i prototypen, och övergången till serie kräver ingen ny kvalificering.
Kan ni också konstruera kortet eller skriva firmware?
Ja. Kretskortsdesign, inbyggd mjukvara och EMC-förtester görs i Vasa, så samma team kan ta en produkt från kretsschema till testad prototyp.
Vad brukar försena en prototyp?
Komponenttillgången och ofullständigt underlag. En stycklista med godkända alternativ och en monteringsritning med tydliga polaritetsmarkeringar tar bort de flesta frågerundor som kostar dagar.
